沉降板生产厂家
发布时间:2019-02-27 点击量:131
沉降板生产厂家

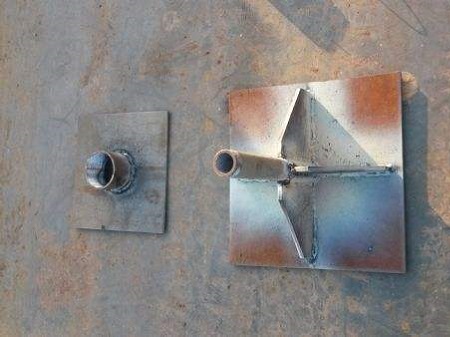

  沉降板构造及使用原理:

       由钢板、测杆和保护套管组成。底板尺寸可根据客户要求定做,测杆与底板固定在垂直位置上,保护套采用钢管套管,套管尺寸以能套住测杆并使标尺能进入测头为宜,随着填士的增高,测杆和套管亦相应接高,每节长不超过55cm。接高后测杆顶面应略高于套管上口。不测量时套管上口用帽封住管口,避免填料落入管内而影响测杆自由下沉。

  安装前,一定要压实路基面,测量安装位置,当位置固定后立即测量板底标高,该值作为初始值记录。

  填高超过观测杆口20cm后进行全段面压实,之后对沉降板的测杆和保护套管进行接长,接长方式可用螺纹连接或焊接连接(测杆焊接,保护套管用不干胶连接),连接以后立即测量标高,计算实际连接长度。

  (1)在埋设地点挖500mm左右的土坑,坑内用厚30~50mm黄砂垫平压实。

  (2)将沉降板平放在坑内,四周用黄砂填实填实并用水准仪校正水平,再回填土整平压实。

  (3)填料时,应先在沉降板周围填料压实,以保护将沉降,护管套埋设于离底板30cm处。

  (4)在上一层填料压实完毕后,在预埋位置挖去填料至护套管,打开管堵测定管头标高,两次标高之差即为观测间的沉降量,然后连接上一节连接管、护套管,测定管头标高,装好管堵,回填夯实,以后依次类推。带好管堵的管头高度应低于成型的填筑面3~5cm。
