路基沉降板完整焊接工艺（工厂预制+现场接杆焊接）

一、沉降板构造与母材标准

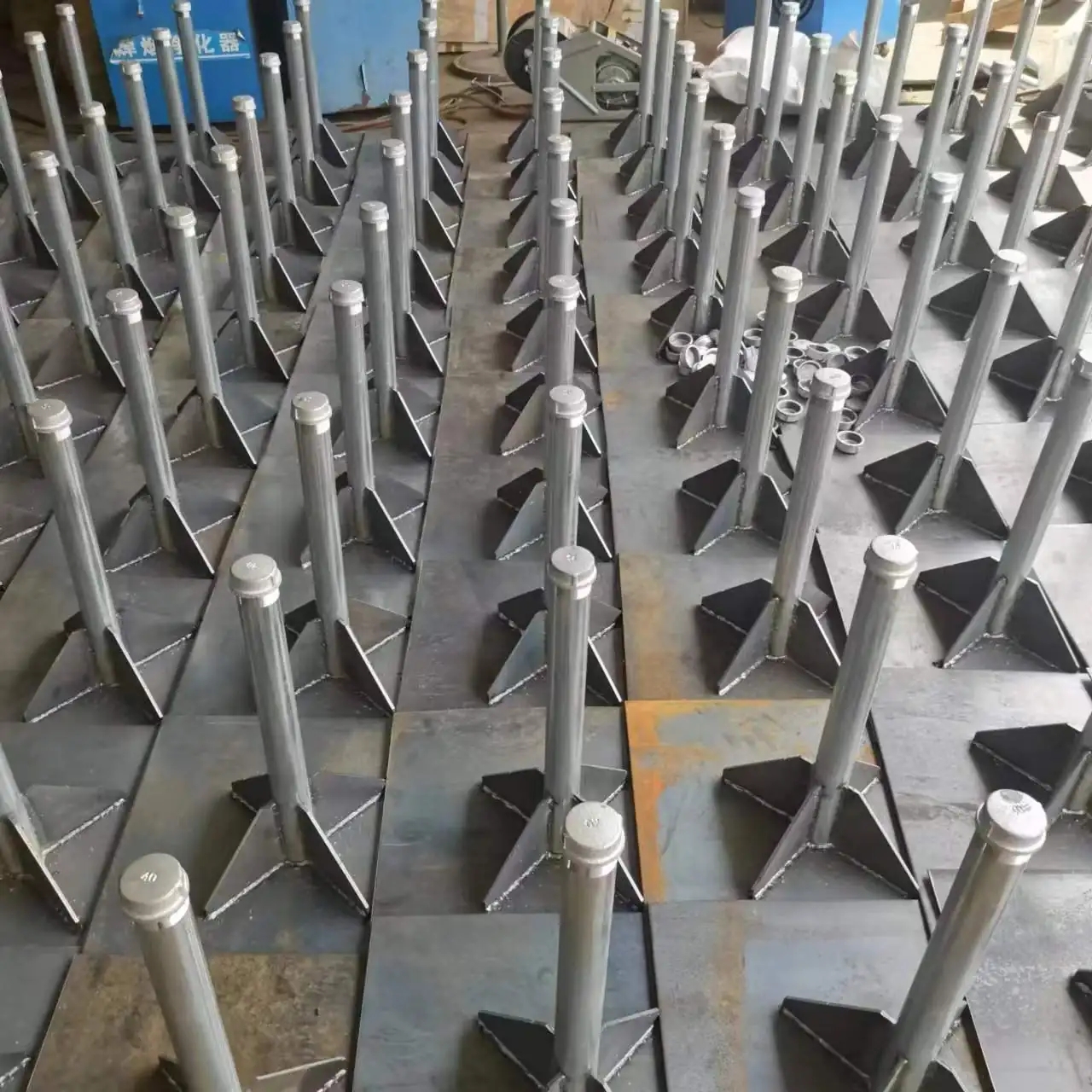

标准组成：方形钢板底板+镀锌测杆钢管，T型角接为主焊缝

1. 母材规格（常规道路/铁路）沉降板厂家

- 底板：Q235钢板，400×400/500×500mm，厚度10mm

- 测杆：Φ40/Φ48镀锌焊管，壁厚2.5～3.0mm

- 辅助筋板：3块三角加强筋（钢管与底板夹角120°均分）

2. 焊接方法：手工电弧焊（J422焊条），批量生产可用二保焊

3. 焊缝等级：三级构造焊缝，无探伤要求，但严禁裂纹、贯穿气孔
